专注服务于大型工业装备制造型企业
为他们提供量身定制的涂装一体化服务
W232-5270 黑色水性双层不粘涂料
所属分类: 家电高温烘烤系列
产品介绍
产品描述及主要性能
黑色水性双层不粘涂料，具有优异的耐腐蚀性能、优异的附着力、优秀的柔韧性、优异的不粘性能、优秀的耐磨性能，符合 FDA，LFGB，RoHS，GB4806.10 等食品卫生和环保要求。
适用基材
铝及不锈钢基材，推荐用于煎锅、炒锅、烤盘、汤锅等不粘炊具。使用本涂料前请向当地代理或办事处索取样品，评估涂层性能及适用性。
产品规格
（以上数据仅作为技术参考，不作为承诺）
基材前处理及施工条件
基材前处理
通过化学清洗法去除表面污物和灰尘；
必要时通过高温 380-430℃去除残留油脂；
通过喷砂、抛光、化学腐蚀等方法对基材表面进行粗化处理；
铁和不锈钢基材：喷射清理达到国际标准 ISO-8501 的 Sa2.5 级，表面粗糙度保持在 Ra=2-5 微米左右；
铝基材：不放大的情况下观察时，表面应该看不见残油、油脂和灰尘，没有不牢固的氧化皮、铁锈、油漆和异物，任何残留污物的痕迹应该只显示为点状和条状的轻微色斑。表面粗糙度保持在 Ra=2-5 微米。
施工条件
由于空气中的灰尘等污染物、压缩空气中的油或水滴会导致涂膜产生缩孔或斑点，因此请保持环境的干净和压缩空气清洁。
基材过冷和空气湿度高都容易导致基材吸水结露，因此适当条件下应对基材进行预热。
施工工艺
涂料的准备
前处理: 使用前在滚桶机上以 30-50RPM 的速度滚动 30-50 分钟，直到底部沉淀完全分散均匀；
必要时可以加去离子水稀释后使用；
使用前用 100-150 目的过滤网过滤。

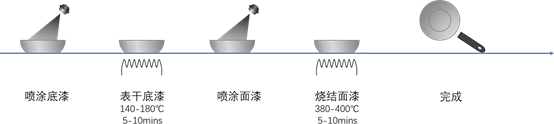

喷涂工艺
底漆的喷涂：建议使用 1.3-1.5mm 口径的喷枪喷涂；膜厚控制在 20-30 微米，请注意膜厚太厚容易导致涂膜起泡或开裂，太薄会导致附着力和耐腐蚀性能下降。
底漆的闪干：底涂喷涂后进入 140-180℃的烘炉中干燥 5-10min。
面漆的喷涂：建议使用 1.3-1.5mm 口径的喷枪喷涂；膜厚控制在 10-15 微米，请注意膜厚太厚容易导致涂膜开裂，太薄会导致不粘性能下降。
面漆的烧结：面漆喷涂完后进入 380-400℃烘烤线烘烤 5-10 分钟。应该控制升温速度，确保工件进入烧结温度的时间有 8-10 分钟以上，否则升温速度过快容易导致涂层起泡。
注意事项
1、密闭保存，避免阳光照射，在存放于 5-30℃阴凉干燥处；
2、为防止涂料沉淀结块，建议每两周将涂料放在滚桶机上，在 30-50RPM 下滚动 20-40 分钟；
3、本系列产品的保质期为 6 个月。
关键词：
W232-5270 黑色水性双层不粘涂料
立即咨询
如果您对我们的产品感兴趣，请留下您的电子邮件，我们将尽快与您联系，谢谢！
